Vérin hydraulique télescopique

Vérins télescopiques Enerpac : RLT vs RT

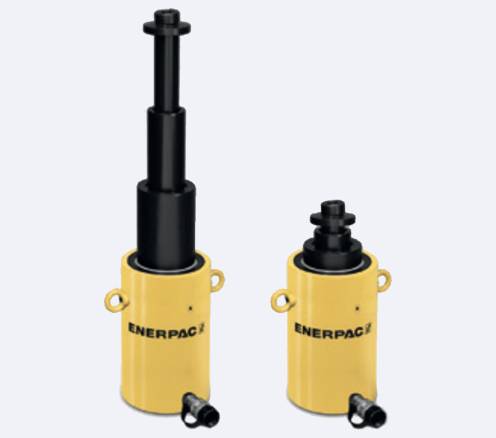

Série RT — grande course et polyvalence

Pensée pour les applications nécessitant une course maximale avec hauteur repliée limitée, la série RT regroupe des vérins télescopiques multi-étages avec une rigidité élevée, des guidages soignés et des tiges traitées pour limiter l’usure. Ces vérins sont pertinents pour les relevages par palier, les mises sur appuis et les interventions sous remorque. Les options de fixation (selle plate, rotule) permettent de tolérer de légers défauts d’alignement.

• Course maximisée pour une hauteur initiale réduite, pour réaliser une grande course en une seule mise en place.
• Capacités en tonnes étagées, informations fabricant claires (numéro, nom, longueurs, diamètres) pour chaque référence.
• Comportement stable à la pression nominale, retour maîtrisé, mouvement régulier sur toute la course.
• Vérin télescopique adapté aux levages multi-points avec contrôle par palier au manomètre.

> Voir la gamme RLT – vérins télescopiques à faible hauteur

Série RLT — faible hauteur, accès contraints

La série RLT est conçue pour se glisser sous des appuis très bas tout en conservant une longue course. La priorité est donnée à la compacité, à la stabilité et à la sécurité en espace réduit. Ces vérins télescopiques sont indiqués pour les accès contraints, les calages par palier et les opérations de levage où la hauteur disponible est critique.

• Faible hauteur repliée, course utile élevée pour intervenir sous des bennes et des longerons très bas.
• Excellente pertinence pour le calage par palier lorsque l’accès est très limité et que la course doit rester importante.
• Produits référencés avec disponibilité selon arrivages et informations complètes du fabricant (course, hauteur, capacité, type d’effet, diamètres).
• Cylindres compacts référencés sous un nom et un numéro explicites, pour un repérage rapide dans vos dossiers techniques et votre gestion de parc.

> Voir la gamme RT – vérins télescopiques à grande course

Contactez-nous pour votre vérin télescopique hydraulique

FAQ – Toutes les questions sur le vérin télescopique

Qu’est-ce qu’un vérin hydraulique télescopique

Un vérin télescopique est un cylindre hydraulique multi-étages : plusieurs tiges sortent successivement pour offrir une course longue tout en conservant une faible hauteur repliée. À pression nominale (700 bar côté groupe), il permet un levage maîtrisé avec contrôle par palier lorsque l’accès est limité sous la charge (bennes, longerons de remorque, bâtis en industrie). Le choix se fait sur la capacité (tonnes), la course, la hauteur minimale, le type d’effet (simple effet avec retour par charge, ou double effet), le diamètre d’appui, la fixation et la compatibilité des éléments (coupleurs, flexibles, fluide). La qualité dépend des guidages internes, de l’état de surface du cylindre, de la rectitude de tige et de la bonne filtration pour limiter la pollution et l’usure.

Comment fonctionne un vérin télescopique ?

Cylindre multi-étages : chaque tige sort successivement pour fournir une longue course avec une faible hauteur repliée. Le simple effet est le plus courant, avec un retour par le poids de la charge ou une assistance externe. Le choix se fait entre RLT (accès très bas) et RT (course maximale) selon vos contraintes d’installation et de levage.

Comment fonctionne un vérin télescopique à double effet ?

• Alimentation hydraulique pour l’extension et la rétraction.
• Intérêt : vitesse de retour, répétabilité, meilleure tenue en position quand la charge est faible au retour.
• Vérifier disponibilité par référence dans les gammes.

Quels sont les différents types de vérins ?

Les grandes familles sont : vérins standards (simple/double effet), vérins à piston creux, vérins de traction, vérins ultraplats, vérins fort tonnage et vérins télescopiques (RLT/RT). Sur cette page, on traite exclusivement les vérins télescopiques RT et RLT pour les applications de levage longue course en accès contraint.

Comment savoir la force/charge nécessaire ?

La force à développer dépend de la charge réelle et du coefficient de sécurité retenu. On calcule la charge maximale au palier le plus défavorable, on ajoute une marge de sécurité, on intègre les jeux de pose et les pertes de charge éventuelles. En cas d’incertitude, un dimensionnement AVHS permet de valider capacité (tonnes), pression disponible et section active des étages.

Durée de vie d’un vérin / comment la prolonger ?

La durée de vie dépend de la propreté du fluide, de la filtration, de l’alignement et de la qualité des guidages. Les bonnes pratiques sont : plans d’appui rigides, pression conforme aux données constructeur, cycles à vitesse contrôlée, entretien préventif (joints, racleurs), stockage tige rentrée et contrôle régulier des appuis et des fixations.

Comment raccorder un télescopique ?

Le raccordement se fait via des coupleurs haute pression compatibles et des flexibles adaptés en longueur et en diamètre à la cadence de travail. Il faut vérifier l’étanchéité, purger l’air du circuit et utiliser un manomètre lisible pour le contrôle par palier. La compatibilité pompe–flexibles–coupleurs et la propreté du fluide sont essentielles pour la sécurité et la durée de vie.

Quel est le télescopique le plus fiable ?

Le vérin télescopique le plus fiable est celui dont le dimensionnement et l’intégration sont conformes à l’application : capacité adéquate, course suffisante, appuis maitrisés, fluide propre et fréquence d’entretien adaptée. La série RLT offre une fiabilité accrue en accès bas ; la série RT assure une fiabilité sur longues courses et relevages par paliers répétés.

Quels sont les mécanismes télescopiques ?

Les vérins télescopiques utilisent des étages imbriqués avec des guidages et des joints dédiés pour chaque section. L’alimentation hydraulique se répartit selon la conception pour garantir un déploiement progressif. Des options de selle et de rotule permettent de tolérer de faibles défauts d’alignement tout en limitant les efforts parasites sur le cylindre et les tiges.

Qui peut conduire / utiliser un télescopique ?

L’utilisation d’un vérin télescopique doit être réservée à du personnel formé aux consignes de levage et à la sécurité hydraulique. Une procédure écrite, des équipements de protection individuelle (EPI) et des zones de travail balisées sont à prévoir. Les interventions doivent respecter les préconisations constructeur et les consignes de sécurité interne.

Comment régler/maîtriser la « force » d’un vérin ?

La force dépend de la pression et de la section du ou des étages actifs. Le contrôle se fait au manomètre, en veillant à ne pas dépasser la pression nominale fabricant. Le choix de la pompe, des coupleurs et des flexibles et la vitesse de montée et de descente influencent la maîtrise de la force et la stabilité du système.

Comment maintenir un vérin pour garantir sa longévité ?

Pour garantir la longévité d’un vérin télescopique, il faut utiliser un fluide propre et filtré, purger l’air, inspecter régulièrement les joints, les tiges et les guidages, contrôler les appuis et les fixations, graisser les interfaces mécaniques si prescrit et mettre en place un plan d’entretien périodique avec vérification/certification.

Quelle capacité de charge pour mon usage ?

Il convient de calculer la charge maximale au palier le plus défavorable, d’ajouter une marge de sécurité, d’intégrer la fréquence et la durée des cycles. Si les cycles sont longs et fréquents, on peut considérer une réserve de capacité supplémentaire et un éventuel échauffement. AVHS vous accompagne dans ce calcul pour sélectionner le bon vérin télescopique.

Risques de sécurité liés à l’utilisation ?

Les principaux risques sont liés au travail sous charge, aux descentes mal contrôlées, aux charges latérales et aux erreurs d’alignement. Il ne faut jamais travailler sous charge ; il faut toujours caler la charge, maîtriser la descente (vanne/vis), éviter les charges latérales, respecter l’alignement, surveiller la pression et la qualité de l’appui.

Contactez-nous pour votre vérin télescopique hydraulique

FAQ — Choisir son vérin télescopique

Quand choisir un télescopique plutôt qu’un standard ?

Une solution télescopique est à privilégier lorsque :

• La hauteur minimale disponible est très réduite et qu’il faut réaliser une course longue en une seule mise en place.
• Le levage doit être réalisé par paliers avec une stabilité accrue et un effort linéaire maîtrisé.
• L’accès est contraint : sous bennes, en fond de remorque, dans des espaces exigus en maintenance industrielle ou agricoles.
• Vous devez utiliser un produit compatible avec une pompe existante, des coupleurs référencés et une filtration déjà en service.

Dans ces cas, le vérin télescopique permet moins de cycles, moins de reprises d’outillage et un gain de temps notable tout en maintenant la sécurité.

Quel modèle choisir : RLT ou RT ?

• RLT (faible hauteur) : priorité à l’accès très bas ; se glisse sous des appuis minimalistes tout en conservant une longue course.
• RT (grande course) : priorité à la course maximale en une seule pose, avec rigidité et options d’accastillage (selle/rotule).

Dans tous les cas, valider ensuite : capacité (t) + marge, type d’effet, fixation, compatibilité pompe–flexibles–coupleurs.

Critères de sélection & intégration :

Capacité (t) & pression (bar)
Calculez la charge, ajoutez une marge de sécurité. Vérifiez la pression disponible et l’adéquation pompe/flexibles/coupleurs (jusqu’à 700 bar si applicable).

Course & longueur repliée
Intégrez les jeux de pose et la sécurité. Les vérins télescopiques RT/RLT maximisent la course pour un encombrement minimal.

Type d’effet & retour
Le simple effet (retour par charge) apporte simplicité et robustesse. Le double effet permet une réintroduction plus rapide et une meilleure répétabilité en série.

Fixation & interfaces
Planifiez la fixation : selle, rotule, trous, colliers, interfaces soudables si autorisées par le fabricant. Un bon montage limite les efforts parasites sur le cylindre et les tiges.

Diamètre d’appui & stabilité
Le diamètre de selle, la géométrie de semelle et la qualité du plan d’appui conditionnent la sécurité. Sur remorque, sous bennes ou sur bâtis, il faut soigner la répartition des charges.

Qualité & protection
Des traitements de surface adaptés, une protection de tige efficace et une filtration performante réduisent la pollution interne, limitent l’usure et améliorent la durée de vie.

Prix, stock & référence
La transmission du nom et du numéro référencé, du prix ferme et du délai en stock permet de finaliser la commande sans ambiguïté, en lien avec votre service achats.

Exemples d’applications

• Industrie / construction : mise à niveau de structures, relevage de châssis, pose sur appuis avec contrôle par palier.
• Agricoles : interventions sous bennes et remorques, maintenance avec accès bas, levage précis en espaces contraints.
• Maintenance lourde : atteindre la longueur nécessaire en une seule mise en place, sans multiplier les reprises.

Intégration au système hydraulique

Pompe et coupleurs
Choisir une pompe compatible (débit/pression), des coupleurs référencés et des flexibles adaptés. Une pompe trop lente allonge le temps de travail ; trop rapide, elle peut fragiliser l’équilibre.

Filtres et propreté
La filtration limite la pollution interne et préserve l’étanchéité. Inspectez l’huile et remplacez les éléments filtrants selon l’usage.

Accessoires et affichage
Prévoyez une selle plate ou une rotule selon l’appui. Un manomètre adapté rend l’affichage de pression lisible et sécurise le réglage à chaque palier.

Services & bénéfices AVHS — vérins télescopiques

Services opérationnels

• Location : urgence, pic d’activité, attente d’approvisionnement.
• Certification et attestation : épreuve, réglages, attestation.
• Réparation en atelier : guidages, tige, cylindre, joints, tests.
• Assistance et dépannage sur site : diagnostic, montage, mise en pression multi-points.
• Devis et conseils gratuits : réponse rapide, dimensionnement documenté.

Ce que vous gagnez

• Un interlocuteur unique pour dimensionner, fournir, livrer et maintenir votre vérin télescopique.
• Conseil technique chiffré et traçable (dossier complet).
• Disponibilité rapide grâce au stock de vérins télescopiques et aux solutions de location.
• Parcours complet : vérification, réparation, assistance sur site, location.
• Traçabilité d’origine & accès aux pièces pour un suivi simplifié.

Résultat pour vos équipes

Moins d’immobilisation sur site, un levage plus rapide et des interventions sécurisées — de la sélection à la maintenance, AVHS pilote l’ensemble.
